Lávka L03

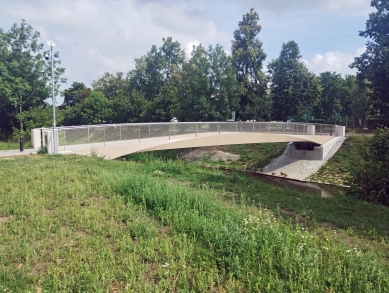

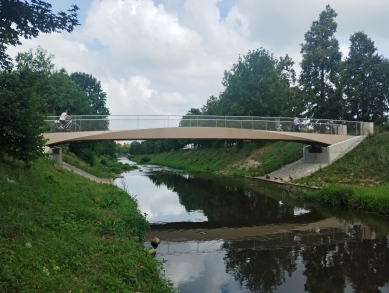

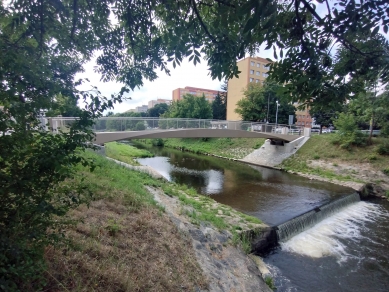

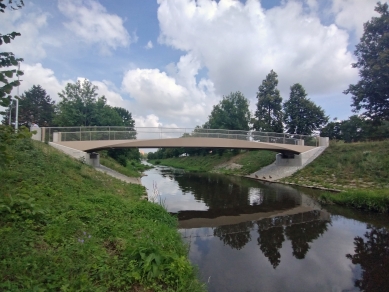

Řeka může být pro město, kterým protéká obrovským urbanistickým benefitem. Kvalitně pojednaná nábřeží patří k těm nejpříjemnějším veřejným prostranstvím. S tím samozřejmě souvisí i mosty, jako pěší lávka přes Chrudimku představující pro obyvatele sídliště U Stadionu spojení s městskými sportovišti a historickým centrem. Poté, co původní lávka dosloužila, se vedení města nespokojilo s pouhou utilitární náhradou, ale požadovalo přidanou hodnotu v podobě vyšší architektonické kvality. Ze tří předložených návrhů byl vybrán dynamický koncept architekta Guisasoly. Elegantní křivka mostovky plní nejen funkci důležitého pěšího spojení, ale i zvyšuje kvalitu vystavěného prostředí panelákového sídliště a zároveň volbou materiálu odkazuje na nejlepší tradice strojírenské výroby v Chrudimi.

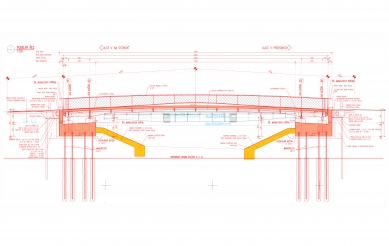

Krajní opěry jsou provedeny z monolitického betonu. Založení opěr je hlubinné s vetknutím mikropilot do železobetonového monolitického dříku. Dřík opěry, závěrné zdi, plenty, úložné prahy a ložiskové bloky jsou monolitické z betonu C30/37- XF2, XD1 vyztužené betonářskou výztuží B500B. Pod základy opěr je proveden podkladní beton tl. 200 mm z betonu C8/10-XO.

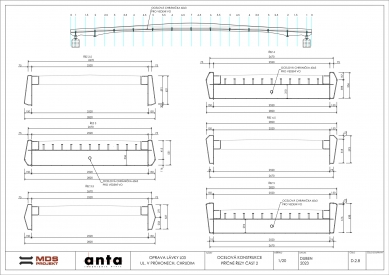

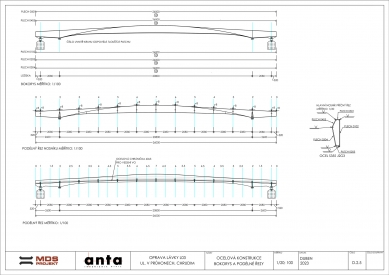

Nosná konstrukce je navržena jako ocelobetonová spřažená kolmá (dva hlavní plnostěnné ocelové nosníky s mezilehlou mostovku a příčníky spřaženými se železobetonovou deskou mostovky). Staticky působí jako spojitý nosník o třech polích.
Celková délka nosné konstrukce je 26,000 m se šířkou n. k. 2,84 m.
